石墨烯防腐涂料

石墨烯防腐涂料是新一代高性能防腐底漆，采用环氧树脂、锌粉、石墨烯及相关助剂溶剂和聚酰胺固化剂等配制而成的双组份涂料，该产品附着力强,快干，耐高温,耐化学介质腐蚀,同时具有优异的屏蔽性能和电化学防护性能。其中，锌粉具有阴极保护作用，石墨烯阻隔腐蚀介质的渗透，相比于常规的富锌底漆具有更加优异的防腐性能和基材附着力。且施工简便，是重防腐的优异的配套底漆。

必备工具

砂纸(粗和细口),搅拌器、优质短毛收口滚筒、无气喷涂机(15~17Mpa)、空气喷涂机(0.3~0.6MPa)、专业除油剂、电动打磨机、打磨片等。

使用说明

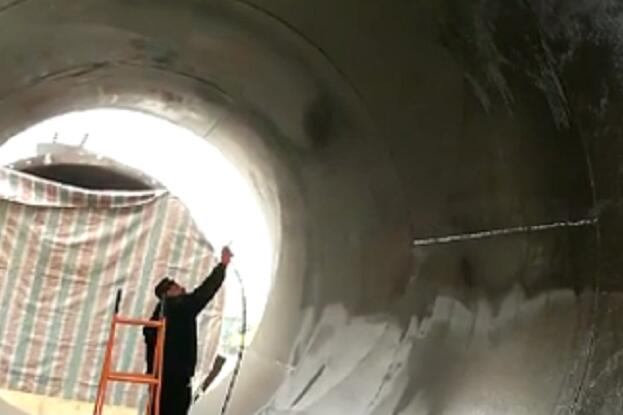

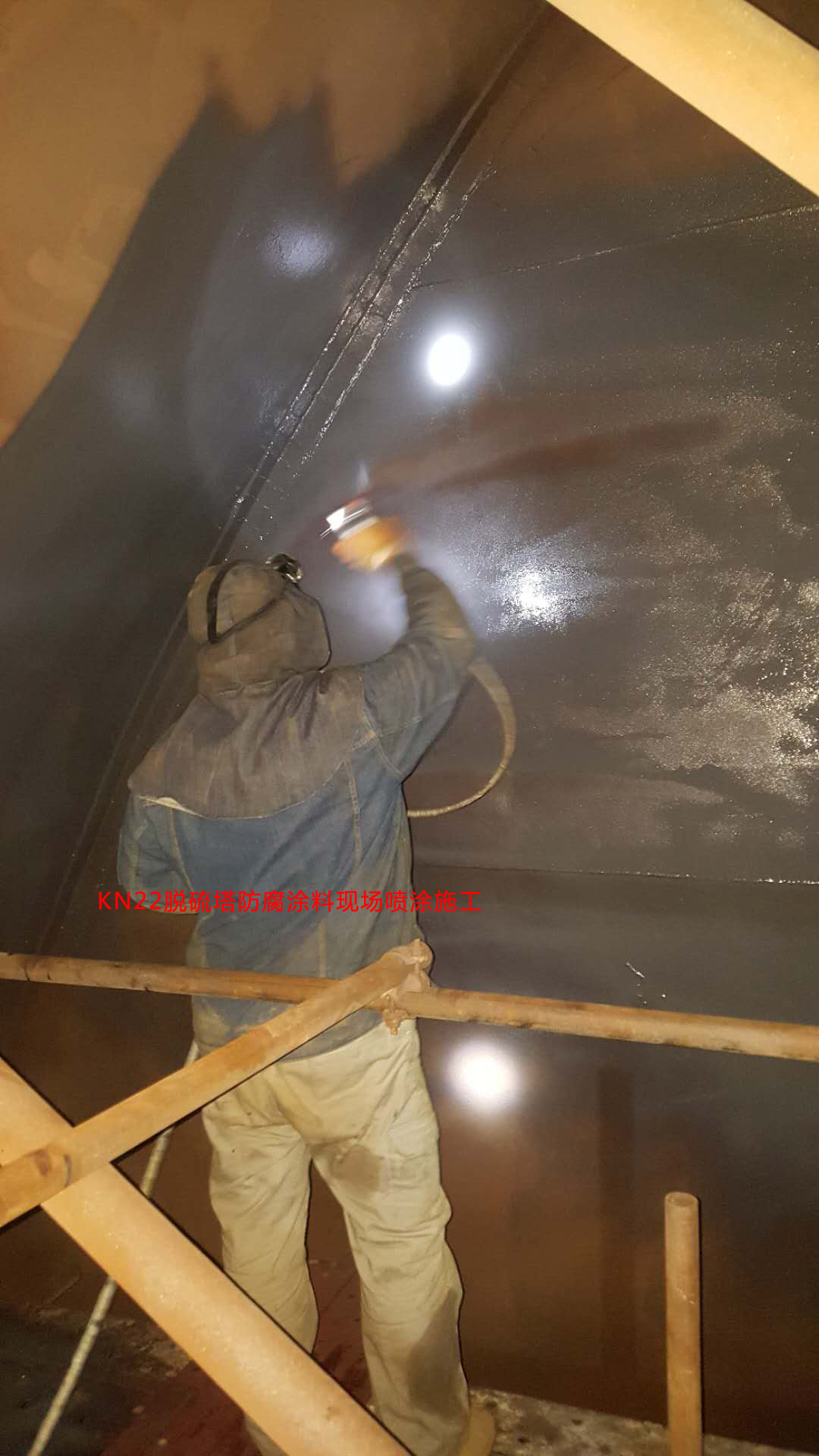

有氧化皮钢材:喷砂处理至Sa2.5级,表面粗糙度30-50um或采用酸洗处理至除尽全部氧化皮、铁锈、并进行彻底的中和、水洗和钝化。

除锈前须除尽表面的油污、焊接飞溅并打磨焊缝和尖角。

本产品不推荐用于手工除锈的钢铁表面,但除锈良好,达到St3级的小面积修补除外。

涂有石墨烯防腐涂料的漆膜表面:如漆膜表面受到机械损伤,已损坏到石墨烯防腐涂料并出现局部锈蚀的部位，应采用局部喷砂除锈至Sa2.5级,或采用弹性砂轮片打磨至St3级,才能进行石墨烯防腐涂料的局部修补。如旧漆膜完好无损,只是漆膜粉化或受机械损伤,只要将漆面以砂纸打毛并除尽旧漆膜表面的油污和杂物直接涂装中间层漆或面漆即可,如旧漆膜使用年限久长,已全面失效,则应喷砂处理至Sa2.5级,オ能进行石墨烯防腐涂料的涂装。

请在基材除锈后4h内涂上底漆,否则对产品性能可能产生影响。

石墨烯防腐涂料表面会形成锌盐(即碱式碳酸锌,俗称白锈),故在覆涂后道漆之前不应长时间曝露。如需较长的涂装间隔时间建议尽快涂装环氧云铁防锈漆作为封闭涂料,以减少二次除锈的工作量。

在清净的室内环境中放置数月或在清浄的室外环境中放置14天漆膜表面不会形成锌盐。但在工业大气和海洋气候的环境中，则会很快产生锌盐,涂装后道漆的间隔时间应尽可能缩短。

在有锌盐的石墨烯防腐涂料表面,应采用清扫级喷砂或动力工具除锈法进行二次除锈处理,并除去所有的油污和杂质。

底材温度须高于露点以上3℃。底材温度低于5℃时,环氧与固化剂的固化反应停止，不宜在室外进行施工。
