换热器管板防腐蚀涂料

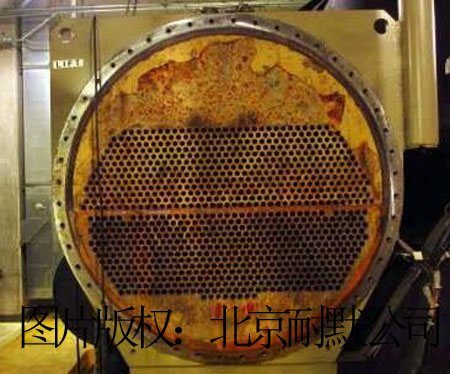

图(1)换热器管板已经腐蚀严重,需要及时修复
原 料 |
1号 |
2号 |
3号 |
改性丙烯酸树脂 |
48 |
40 |
50 |
颜料:钛白粉和软黑 |
12(11 + 1) |
|
— |
颜料:纳米铁红 |
— |
12 |
'— |
颜料:钛白粉 |
— |
|
10 |
填料:煅烧硅酸铝和滑石粉 |
15(12 + 3) |
— |
一, |
填料:煅烧硅酸铝和高岭土 |
— |
15(10 + 5). |
|
填料:煅烧硅酸铝 |
|
|
12 |
稀释剂:醋酸丁酯和二甲苯 |
19(12+7) |
|
|
稀释剂:醋酸丁酯、醋酸乙酯、乙醉和丁醉 |
— |
30(10+10+5 + 5) |
|
稀释剂:醋酸丁酯 |
— |
|
20 |
助剂:气相二氧化硅 |
1. 5 |
— |
3 |
助剂:气相二氧化硅和有机膨润土 |
|
1(0. 5 + 0. 5) |
— |
其他树脂:环氧树脂 其他树脂:改性有机硅树脂和852氨基树脂 |
4.5 |
|
|
其他树脂:改性有机硅树脂和852氨基树脂 |
|
2(1-1) |
|
其他树脂:618环氧树脂和852氨基树脂 |
|
|
5(4 + 1) |

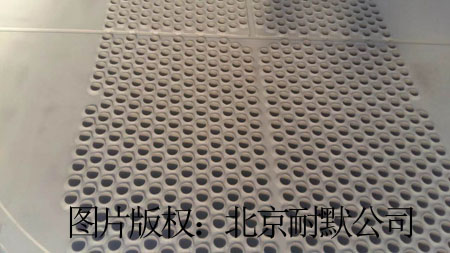

图(2)已经腐蚀的管板需要喷砂处理,保证涂层的结合强度
制备方法
(1)制备改性丙烯酸树脂
①准备制备改性丙烯酸树脂的料:反应物料A和反应物B; 所述反应物料A按质量份组成为:甲基丙烯酸甲酯32、丙烯酸甲酯 32、丙烯酸丁酯4. 5、稀释剂31. 5; 所述反应物料A中的稀释剂为醋酸丁酯;所述反应物料B按质量份组成为:甲基丙烯酸甲酯30、 丙烯酸甲酯30、甲基丙烯酸2.7、丙烯酸丁酯5. 4、稀释剂30. 5、引发剂0.9、偶联剂0.5; 所述反应物料B中的引发剂为偶氮二异丁腈; 所述反应物料B中的偶联剂为钛酸酯偶联剂;所述反应物料B中的稀释剂为醋酸丁酯。②将反应物料A放人反应釜中,搅拌,同时升 温,待料温达到(85土 3)℃,随后将反应物料B缓慢加人,搅拌,同时保温lh。③保温过后开始升温,温度上升并保持在(105 士 3)℃,保温1.5h。④冷却2h,制成改性丙烯酸树脂。

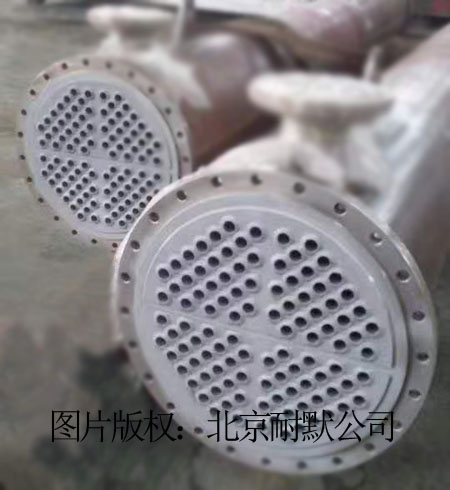

图(3)交换器管板采用KN17涂料制作防腐耐磨层
(2)按质最份改性丙烯酸树脂50、颜料10、填料12、助剂3、 其他树脂5称取改性丙烯酸树脂、颜料(钛白粉)、填料(煅烧硅酸 铝)、助剂(气相二氧化硅)和其他树脂(618环氧树脂和852氨基树脂),上述物质和质量份为15的稀释剂(此处加入的稀释剂为醋酸丁酯)一起,加人高速搅拌机进行充分搅拌,使用砂磨机对混合料进行充分研磨,再使用高速搅拌机将稀释剂(此处加人的稀释剂为醋酸 丁酯,质量份5) 添加到混合料中至黏度调整为40s (使用涂-4杯 测量),得到防腐涂料,制备的防腐涂料为白色无苯涂料。
原料配伍 本品各组分质量份配比范围为:改性丙烯酸树脂10〜 80、颜料5〜50、填料5〜50、稀释剂5〜60、助剂0. 1〜10、其他树 脂 0. 1~10。
所述颜料为钛白粉、铁红、软黑或铁黑中的一种或几种。
所述填料为煅烧硅酸铝、高岭土或滑石粉中的一种或几种。
所述稀释剂为醋酸丁酯、醋酸乙酯、乙醇、丁醇或二甲苯中的一 种或几种。
所述助剂是触变剂,为气相二氧化硅、三聚氰胺甲醛树脂或有机 膨润土中的一种或几种。
所述其他树脂为6101环氧树脂、618环氧树脂、改性有机硅树脂、214号酚醛树脂或852氨基树脂中的一种或几种。

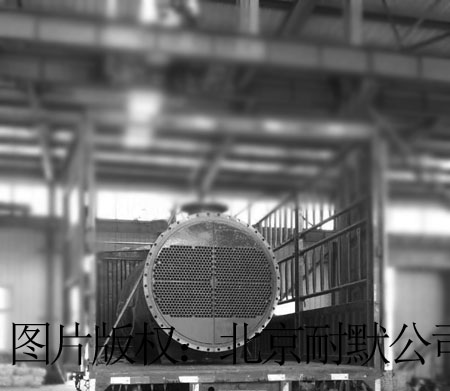

图(4)已经制作完防腐涂层的换热器装车发货
质量指标
防腐涂料 |
1号 |
2号 |
3号 |
4号 |
干燥速度 |
20min指干 |
20min指干 |
20min指干 |
120min仍然不干 |
耐温 |
160℃ |
140℃ |
130℃ |
120℃ |
耐碱性 |
pH = ll |
pH = ll |
pH = l0 |
pH = l2 |
附着力 |
1级 |
1级 |
1级 |
1级 |
产品应用 本品主要用于换热器管板防腐涂料。
产品特性 本品制备了一种树脂,能用它来担当成膜物质,制备耐高温耐碱性水腐蚀的涂料,从而达到工业化生产中提高效率、节约能量的目的。本涂料附着力强,流动性好,涂膜表干快,打破了涂装 道次之间必须加以烘烤的传统规定,无论涂几道,各道次之间仅在最 后的一道涂装后,进行一次烘烤,涂膜耐140℃高温碱性水(pH10 以上)的腐蚀,附着力和抗高温动态回路水冲击腐蚀的性能均属优良,能保证钢制和铝制换热器的使用寿命。这就显著降低了能耗,节省了操作时间,耐髙温碱性水的性能也有明显提高。
- 上一篇:石墨烯重防腐涂料 2018/3/4
- 下一篇:氢氟酸防腐蚀用KN17防腐耐磨涂料效果显著 2016/9/5
