钢结构防腐涂料

产品说明 钢结构防腐涂料由高分子、陶瓷、增韧剂等，以多元胺合成物为固化剂配制而成，分甲、乙双组份包装。

产品用途 适用于钢结构表面防腐，人工除锈防腐施工，干膜厚度在300微米。

颜色 灰色

体积固体分（混合） 58±3%

推荐膜厚

干膜： 500 μm

湿膜： 500 μm

理论用量 1kg/㎡ @600μm

表干（23±2℃） ≤0.5h

实干（23±2℃） ≤16h

完全固化（23±2℃） 7d

清除钢结构表面浮锈和氧化皮；

除尽漆膜上所有的油污和杂物。

施工说明

混合比例

甲组份：乙组份=4:1（重量比）

用机械搅拌方式充分搅拌均匀

熟化时间 5~10min（23±2℃）

混合使用期 ≤1h（23±2℃）

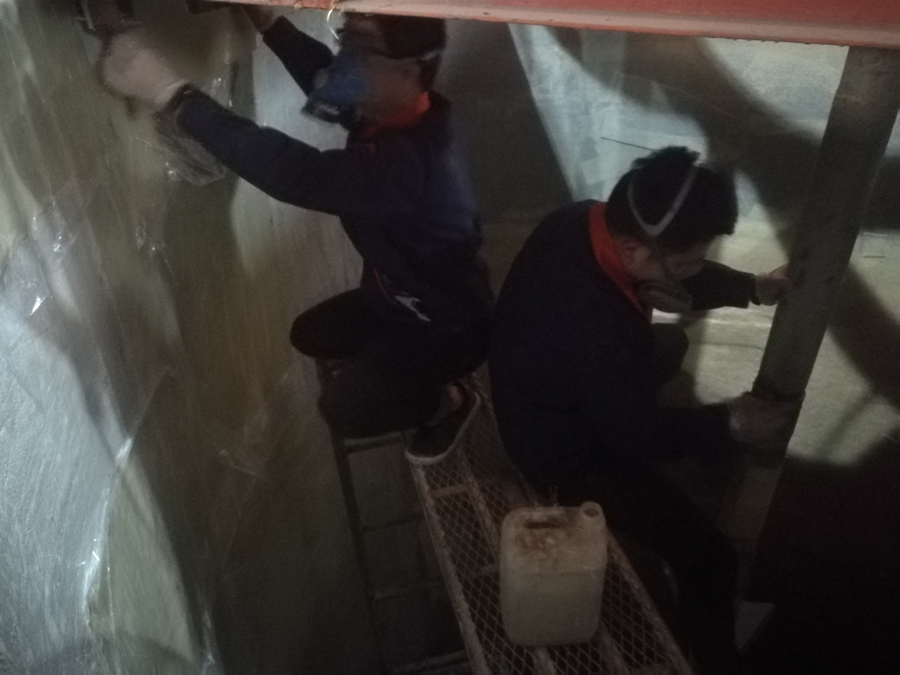

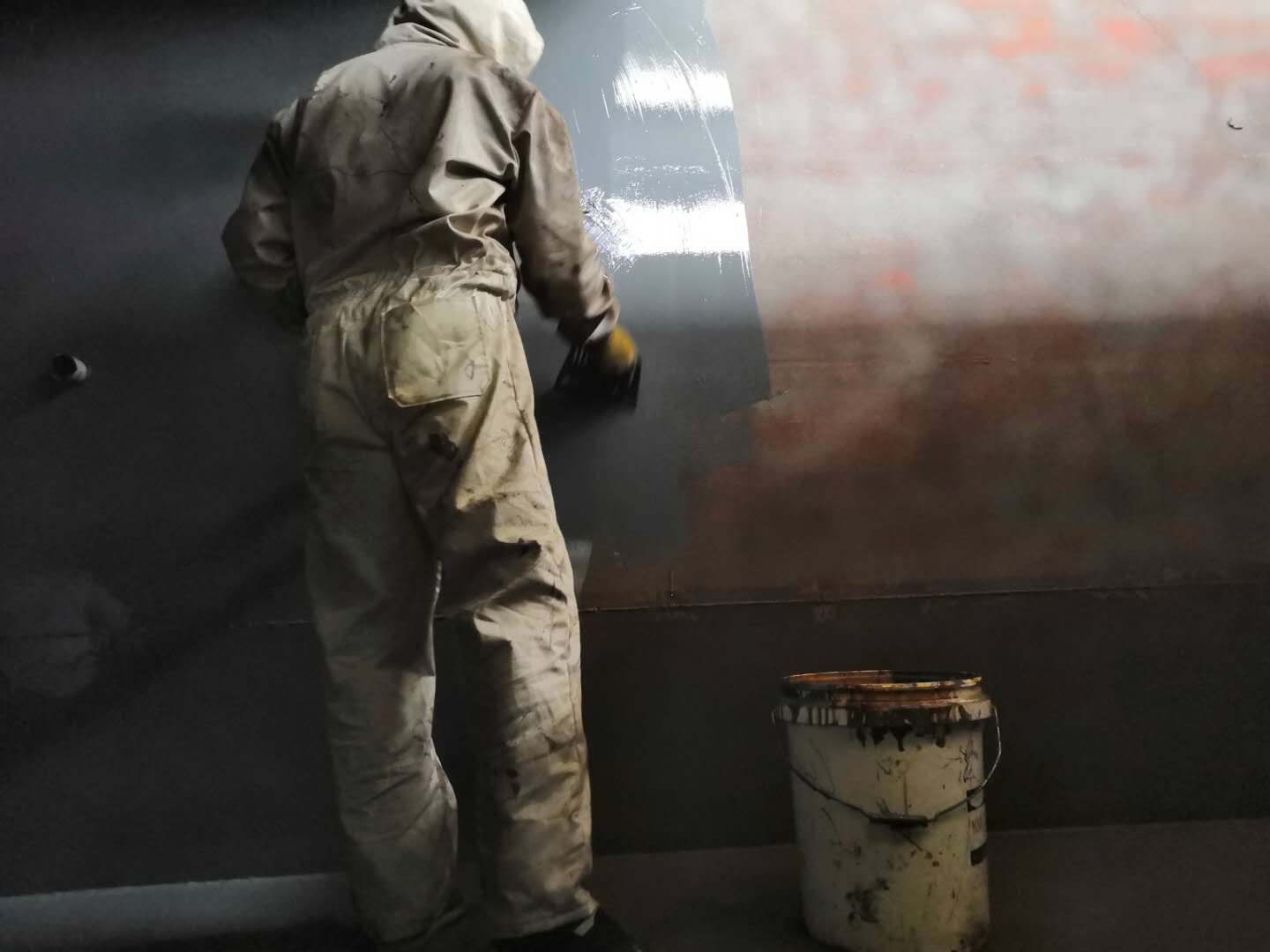

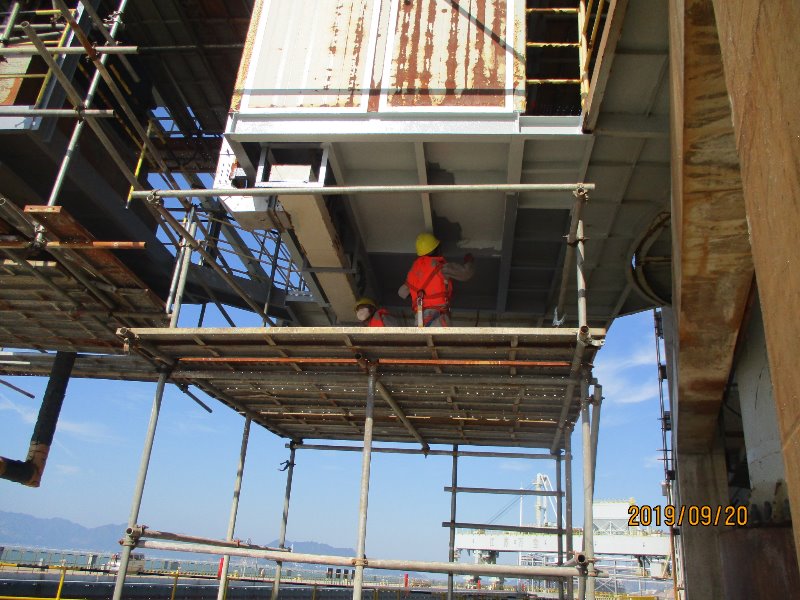

涂装方法 刷涂、滚涂（适用）

无气喷涂（推荐）稀释率 0~5%

无气喷涂：喷出压力：15~17MPa

喷嘴口径：0.43~0.53mm

重涂间隔

施工温度 5℃ 20℃ 30℃

最小重涂时间 24h 12h 8h

最大重涂时间 7d 7d 7d

钢结构防腐涂料漆膜在户外暴晒时间过长时会发生粉化，对重涂层的附着力产生不良影响，因此漆膜表面必须进行拉毛、扫砂或高压淡水冲洗处理，在重涂时才能维持足够的层间附着力。

工具清洗 所有工具用后必须使用HY环氧稀释剂清洗干净

安全

小心使用本品。作业前，请参阅本产品的MSDS。

使用前和使用时，请注意包装标签上的安全事项。此外，还应遵守有关国家或当地政府规定的安全法规。

个人保护包括但并不限于肺、眼及皮肤的保护，如果吞服或其他直接接触本品应立即求医。必须采取预防措施防火防爆及环境保护。

施工现场防止明火，只可在通风良好的情况下施工本品。在狭窄处或空气不流通处施工，必须提供强力通风。

空气湿度：空气的相对湿度在大于80%时，不推荐施工。

环境温度：当温度介于-5~15℃时，建议采用冬用型产品，温度高于15℃而低于45℃，建议采用普通型产品，低于-5℃或高于45℃时，不推荐施工。

基材表面温度：施工时钢结构表面温度必须高于露点3℃；但是基于表面温度太高会导致漆膜缺陷，因此在基材表面温度高于50℃时，应调整施工条件，将中午的施工移至早晨和傍晚。

其他方面：在涂装时要防止周围环境造成对漆膜的污染，例如：喷砂，漆雾灯。避免在有雨、雪、雾、沙尘暴的情况下进行施工，强风或多污染的区域停止施工，过强的通风会使涂层干燥过快而使涂料的施工性变差，大量的污染物（如沙子、盐粒、腐蚀沉积物 ）将造成涂膜性能变差，损耗增大。

包装 100kg/套（甲组份：80kg；乙组份：20kg）

储存条件 产品应存储于阴凉、干燥、通风，符合消防安全要求的仓库内，仓库温度不超过40℃。生产之日起，23℃下为12个月。当温度高于23℃时，储存期缩短。

说明

实际损耗量根据被涂工件的形状、板面状态、气候条件以及涂装方法等诸多因素会产生一定的损耗变动。

以上技术数据根据实验和涂装经验所得，由于我们无法预知和控制产品使用时的众多因素，因此我们只对产品本身的品质做出保证。

本产品仅供化工钢结构防腐。
