管道防腐涂料制备方法
管道防腐涂料原料配比（质量份）
A液 |
B液 |
||
二笨基甲烷二异氰酸酯 |
1 |
端基聚氧化乙烯醚 |
1 |
碳化二亚胺化二异氰酸酯 |
0.3 |
二甲硫基甲苯二胺 |
0.4 |
聚醚二元醉 |
0.6 |
钛酸异丙酯溶液 |
0.003 |
聚醚三元醉 |
0.1 |
聚丙烯酸酯溶液 |
0.002 |
|
|
炭黑 |
0.05 |
|
|
钛白粉 |
0.08 |
|
|
轻质碳酸钙 |
0.2 |

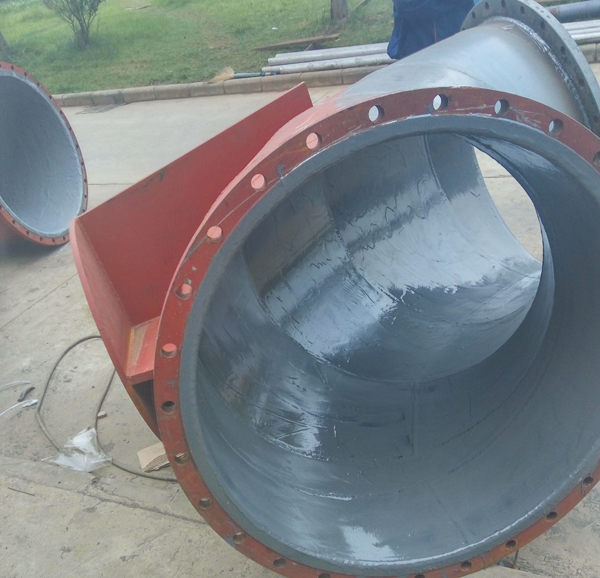

图（1）管道防腐涂料内衬于金属钢管内壁形成高硬度耐腐蚀防护层
制备方法 在二苯基甲烷二异氰酸酯中加人碳化二亚胺化二异氰酸酯，搅拌均匀后加热至85℃，然后在搅拌下分别缓慢滴加聚醚二元醇和聚醚三元醇，保温搅拌4h即制成该涂料中的A液；在端氨基聚氧化乙烯醚中加入二甲硫基甲苯二胺、二乙基甲苯二胺，并搅拌混合均匀，在搅拌下加人钛酸异丙酯溶液、聚丙烯酸酯溶液、炭黑、钛白粉和轻质碳酸钙，高速搅拌0.5h，然后用砂磨机研磨0.5h即制成该涂料中的B液，使用时将1份的A液、1.1份的B液分别加热至65℃后混合均匀制成管道用聚脲外防腐涂料。
原料配伍本涂料是由A液和B液组成，其中A液是由1份的二苯基甲烷二异氰酸酯、0. 1〜0.6份的碳化二亚胺化二异氰酸酯、0.4〜0.9份的聚醚二元醇和0. 05〜0.2份的聚醚三元醇通过加热预聚反应制成预聚物而成；B液是由1份的端氨基聚氧化乙烯醚、0.3〜0.6份的二甲硫基甲苯二胺、0.2〜0.5份的二乙基甲苯二胺、 0.002〜0.008份的钛酸异丙酯溶液、0. 001〜0.005份的聚丙烯酸酯溶液、0.02〜0.1 份的炭黑、0. 06〜0.2份的钛白粉和0. 1〜0.3份的轻质碳酸钙组成，使用时配料由1份的A液、0.9〜1.2份的B液组成。

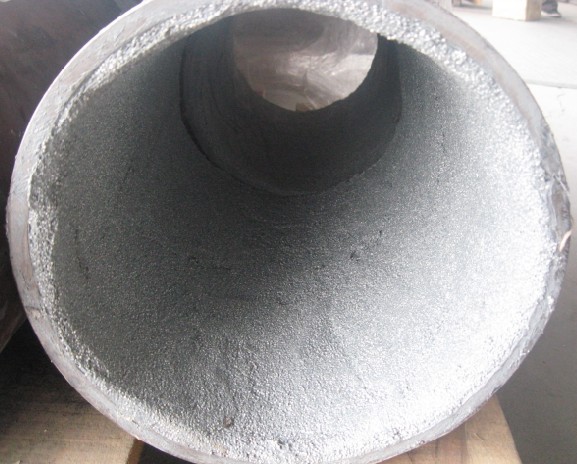

图（2）用于脱硫管道内壁防腐耐磨
管道防腐涂料应用 本品可用于输送管道外防腐工程，能抵御腐蚀介质对 管道的腐蚀，提高管道使用寿命。
管道防腐涂料特性 本管道用聚脲外防腐涂料，其涂层具有优良的剪切强 度、耐阴极剥离性能，其剪切强度可达15.2MPa。
生产工艺简单，质量容易控制。
- 上一篇：彩色钢结构耐酸碱防腐涂料可耐高温酸碱雾蒸汽 2017/9/14
- 下一篇：氢氟酸防腐蚀用KN17防腐耐磨涂料效果显著 2016/9/5
