高温烟气防腐涂料

高温烟气防腐涂料制备方法将硅酸钾溶液倒人反应器,开始搅拌，转速1500/min,形成旋涡。同时，保持溶液温度为35C，将氢氧化锂溶液缓慢加入反应器，转速可以适当增加，但不能使溶液溢出。提高温度至70°C，并保持温度，提高转速，保持旋涡，使反应充分进行大约1h。加入CH3 Si(OCHx)3，为使其完全水解，必须尽可能缓慢地加人，止般持续30min。然后缓慢滴加水，调整转速，保持旋涡。保持温度，持续1.5h,转速可稍增加，得到无色、透明溶液为止。加入硅灰石，充分搅拌30min,'转速适当放慢。将得到的溶液倒出，罐装,A组分即制备完成。

反应器底部可能有少许沉淀，其数量多少与所加原料的杂质和不溶物的含量有关。

原料配伍本涂料高温烟气防腐涂料为双组分水基耐高 温涂料，该高温烟气防腐涂料包括A组分和B组分。

A组分中各组分质量份配比范围为:硅酸钾溶液700~850、氢氧化锂2~20、CHsSi(OCHs)s2~50、 水10~100、硅灰石50~150。

B组分为Al2O3粉，粒度为0. 3~2.0μm。

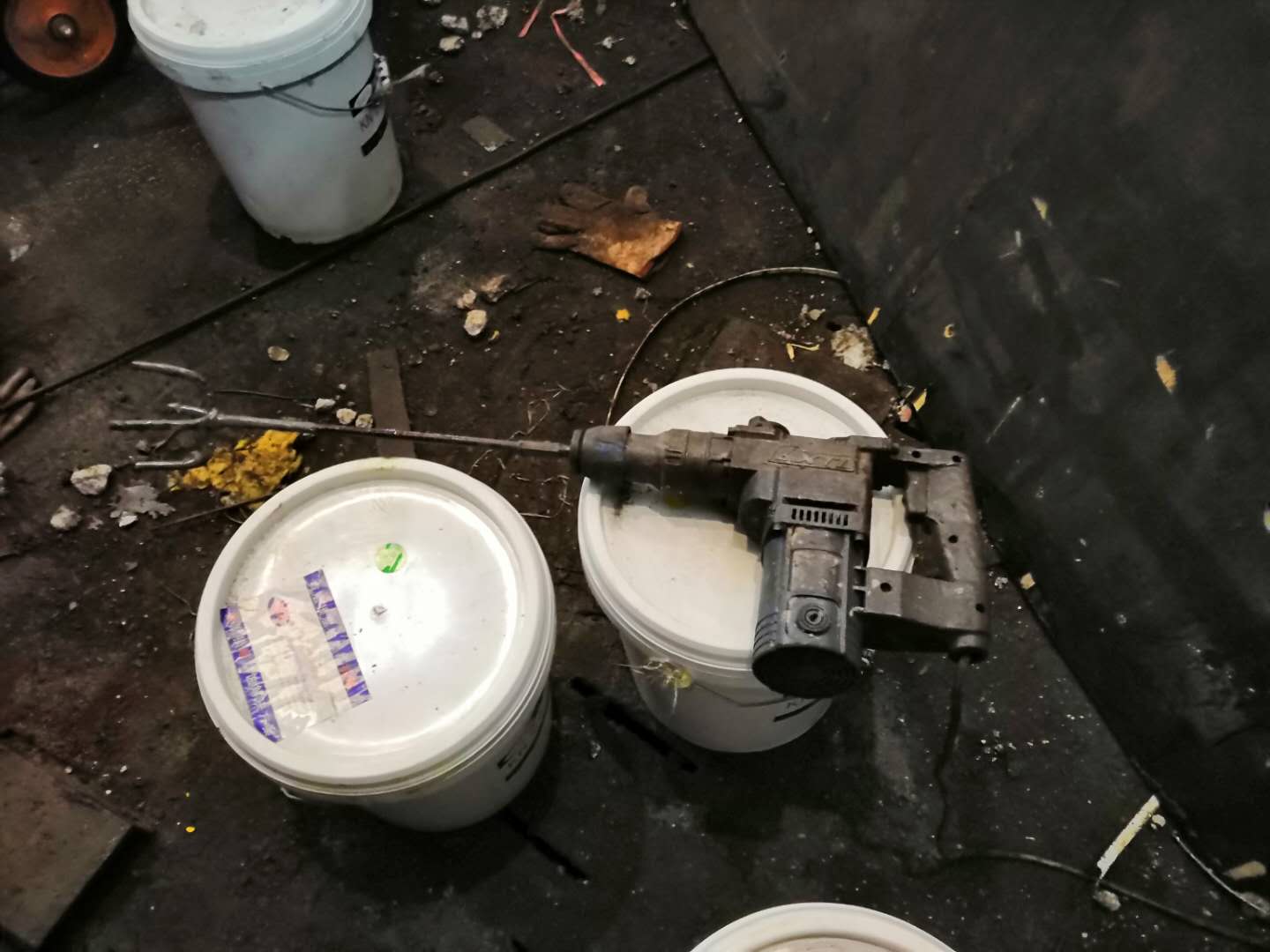

高温烟气防腐涂料用于有高温防腐要求的基层的涂刷。使用时按A组分与B组分的质量比为(1: 1)~(4:1)进行混配。

高温烟气防腐涂料耐高温且防腐性能优秀， 施工方便，无污染，稳定且易于保存。
