氢氟酸防腐涂料

更新：2016-8-20 15:15:33 点击：

产品介绍

耐氢氟酸防腐涂料简介：

耐氢氟酸防腐涂料是以高分子陶瓷聚合物为主的互穿网络聚合物作为成膜物质，涂料填料采用酚醛树脂、纳米陶瓷、防介质固体填料等，再配以适当的耐温助剂等，加入耐磨增强剂制成。耐氢氟酸防腐涂料是一种新能优异的新型涂料。

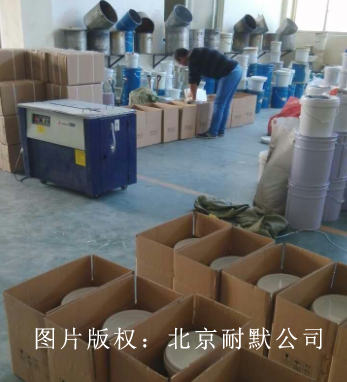

图（1）耐氢氟酸防腐涂料生产分装车间

耐氢氟酸防腐涂料的特点如下：

① 耐氢氟酸防腐涂料的涂层致密稳定，耐强酸，特别是耐氢氟酸（HF）的腐蚀效果好；

② 耐氢氟酸防腐涂料由多种组分组成的功能填料，相互协同赋予了涂层耐氢氟酸的防腐性能，并且增强了涂层的附着力，克服了因涂料固化体积收缩而产生的内应力；

③ 耐氢氟酸防腐涂料由不同类型的高聚物，通过互穿网络技术组成的无机-有机聚合物，相互协同，使涂层更加平整、饱和。

耐氢氟酸防腐涂料技术指标：

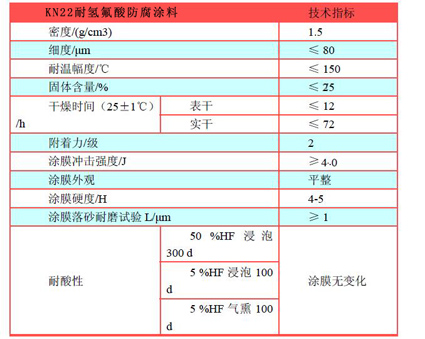

耐氢氟酸防腐涂料的技术指标见下表

耐氢氟酸防腐涂料性能要求：

① 耐氢氟酸防腐涂料涂层具有与基材料匹配的温度——线膨胀系数，不致因产生内应力或热应力而使涂层遭到破坏；

② 耐氢氟酸防腐涂料涂层与基材具有良好的附着力，保证涂层不易脱落；

③ 耐氢氟酸防腐涂料涂层能承受设备工作过程中的振动和冲击；

④ 耐氢氟酸防腐涂料涂层使用寿命长，耐久性好，损坏的涂层可以方便地进行修补。

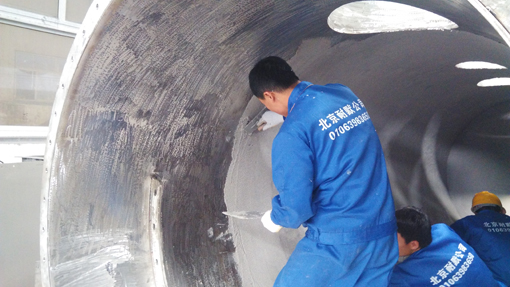

图（2）采用氢氟酸防腐涂料在反应罐里施工

耐氢氟酸防腐涂料施工：

基材处理:

涂装作业前，应去除基体表面的油污、残锈、氧化皮等。

① 推荐使用具有中度碱性的水性清洗剂清除油污，然后用清水冲净；

② 所有待涂钢材表面必须喷丸或喷砂达到Sa2.5 级要求，局部修补涂层时，钢材表面必须打磨到St3 级；

③ 喷丸、喷砂过程中和施工后，钢材表面必须避免油脂重新沾污，喷砂用压缩空气必须装有性能良好的油水分离器，除锈后的钢材必须严格避免重复沾污油脂，质量检查人员和涂装施工人员不可穿戴沾有油污的工作鞋、工作服、手套对未涂装的钢结构进行质量检查和涂装施工；

④ 表面粗糙度要求控制在25-40 μm 范围内。

混合:

① 配比：主剂∶固化剂＝4︰1（重量比）；

② 混合时，应在不断搅拌主剂与固化剂；

③ 混合后，将混合好的涂料用40 目筛网过滤，并倒入另一只容器中。要求持续不断地缓缓地搅拌，以使涂料始终处于悬浮状态中；

④ 混合后的涂料有效期4 h，应根据施工进度安排使用。

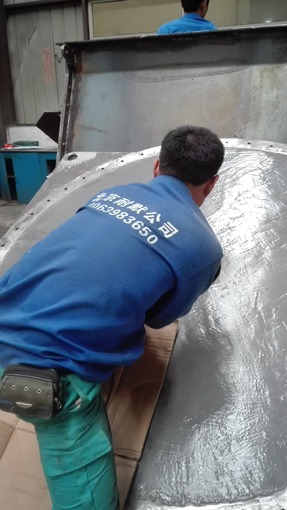

图（3）采用耐氢氟酸涂料喷涂后的光滑表面

施工条件

喷涂作业应在喷砂除锈后尽快进行，一般不应超过8 h。钢材表面温度和环境温度一般不低于15℃。

Ø 注意事项

① 该涂料产品可以使用刷涂、无气喷涂和空气辅助喷涂方法施工；

② 建议涂刷3遍，第一遍厚度小于1mm，总厚度控制在5mm 左右；

③ 第一道涂层表干后继续进行涂装，直至规定厚度；

④ 待涂层涂刷完毕后，让其实干72 h 以上方能使用。

更多产品
