化工反应罐腐蚀修复材料

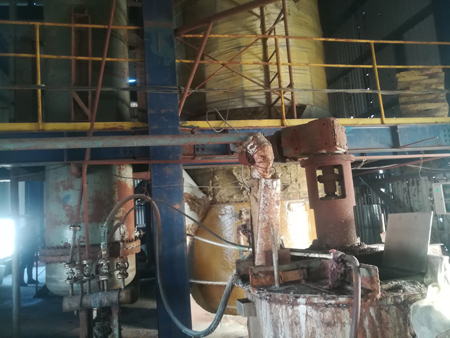

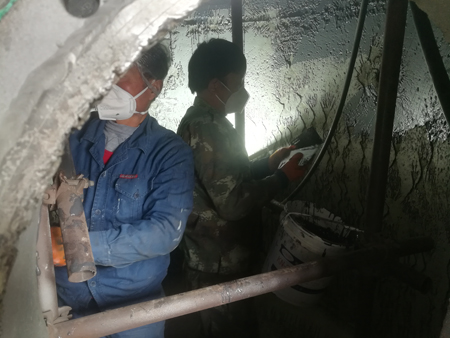

序号

检测项目

单位

检测方法

技术指标

检测结果

1

外观

-

目  测

平整、色泽均匀、无气泡

灰色，平整、色泽均匀、

无气泡

2

抗冲击强度（－30℃±2℃）

J

SY/T 0315

≥1.5

无裂纹

3

抗弯曲性（23℃±2℃）

—

GB/T18593

1.5°/PD，无剥离，无损

无裂纹

4

耐磨性( Cs10砂轮，1000g,1000r )

mg

GB/T 1768

≤40

22

5

湿附着力（撬剥法，90℃±2℃，15d）

级

SY/T 0315

1～2

1

6

粘结强度（拉开法，5个样品的平均值）

MPa

GB/T18593

15

7

阴极剥离(65℃±2℃，-1.5V，48h)

mm

SY/T 0315

≤7.0

3.0

8

体积电阻率

Ω.m

GB/T 1410

≥1×10¹⁴

1.2×10¹⁴

9

蒸馏水增重率（60℃±2℃，浸泡15天）

%

ASTM D570

≤3

2.3

10

D-Shore硬度

D

GB/T 2411--2008

≥85

91

11

盐雾试验（500h）

SY/T6530-2010

无起泡，拉拔撕裂长度2.6mm

检验结论和备注：检测结果符合重防腐技术要求。

签发日期：   年  月  日

序号

检测项目

单位

检测方法

技术指标

检测结果

1

外观

－

目  测

色泽均匀、无结块

色泽均匀、无结块

2

固体含量

%

GB/T 1725

≥90

97

3

细度

μm

GB/T 1724

≤100

60

4

表干时间（常温）

h

GB/T 1728

≤4，或满足买方的要求

3

5

实干时间（常温）

h

GB/T 1728

≤24，或满足买方的要求

18

6

密度

g/cm³

GB/T 6750

1.3～1.5

1.48

检验结论和备注：检测结果符合重防腐技术要求。

签发日期：   年   月   日
