你的位置:首页 > 新闻动态 > 防腐案例

高强耐酸耐磨喷涂料

2017-9-3 8:13:57      点击:

高强耐酸耐磨喷涂料

原料配比(质量份)

工业陶瓷废料

60

硅酸盐水泥

20

焦宝石粉

15

FDN高效减水剂

0.4

微硅粉

5

糊精

1

制备方法  按上述质量比的原料配制成酸性介质气氛工业炉内衬 高强耐酸耐磨喷涂料。

原料配伍  本品各组分质量份配比范围为:工业陶瓷废料55 声粉515,微硅粉36,硅酸盐水泥2030FDN高效 I.8,糊精11.5

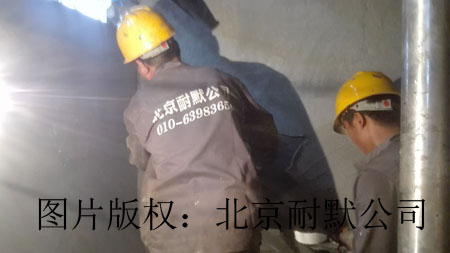

图(1)耐酸碱防腐涂料用于酸碱池

述的工业陶瓷废料破碎为0. 0885mm的颗粒状料。

所述的工业陶瓷废料是指高温电磁瓶陶瓷废料,或民用餐具陶瓷废料或洁具陶瓷废料,或花瓶陶瓷废料,或以上陶瓷废料之中的两以上的混合陶瓷废料。

所述工业陶瓷废料的化学组成中:Al2O230%Si0260%

述的焦宝石的粒度180目。

述的微硅粉为SiQ292%中粒径为0.3μm粒度lμm粉粒

述的硅酸盐水泥为525号普硅水泥。



图(2)耐酸碱防腐涂料用于酸碱溜槽

质量指标

1.     耐磨材料性能和使用情况



A厂涂抹料

B厂涂抹料

体积密度/(g/cm3)

2.8

2.7

化学成分/%

Al2()3

90

87

SiO2

1. 5

4

线变化率/%

110X24h

0. 2

—0. 30

816X3h

0. 3

 —0. 60

1000X3h

0. 5

0.8 0

1300X3h

_ 1. 6

-2. 50

抗折强度/MPa

110X24h

16

10

8163h

20

15

1000*CX3h

30

18

1300X3h

40

20

使用寿命

3个月〜1

3个月〜1

损坏原因

酸蚀剥落

酸蚀剥落





2高强耐酸耐磨喷涂料物理性能

项       目

数    值

技术方法

体积密度/(g/cm3)

3d养护

2.2

YB/T 5200所规定

110X24h

2.08

400 X3h

1.95

抗折强度/MPa

3d养护

12.6





YB/T 5200规定

110X24h

13.45

400X3h

11.1

耐压强度/MPa

3d养护

56.3

110X24h

84.5

400X3h

71. 7

线变化率/%

110X24h

0. 13

YB/T 5203规定

400X3h

0. 33

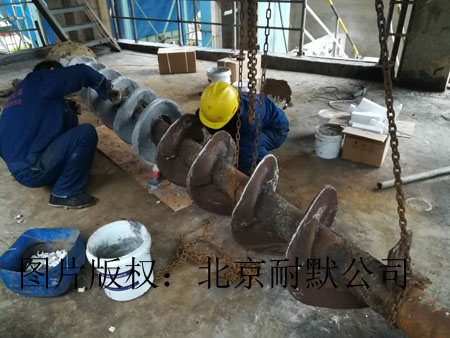

图(3)北京耐默公司高强耐酸耐磨喷涂料解决螺旋磨损

3.高强耐酸耐磨喷涂料耐酸性能



数 值

技术方法

酸浸后质量损失酸浸温

80酸浸时间72h)/%

2%浓度酸浸泡后

0. 75









GB/T 17061 规定

20%浓度酸浸泡后

6.7

50%浓度酸浸泡后

 2. 85

酸浸蚀度(浸蚀深度,酸授温度80℃ ,酸浸时间72h)/mm

2%浓度酸浸泡后

0.32

20%浓度酸浸泡后

1.66

50%浓度酸浸泡后

0.48

酸浸透度(浸蚀深度,酸授温度80℃ ,酸浸时间72h)/mm

2%浓度酸浸泡后

0.96

20%浓度酸浸泡后

3.64

50%浓度酸浸泡后

2.72

20%浓度酸浸泡后强度

损失率(酸浸温度80t时间 72h)/%

110×24h

3.3



400×3h

6.7

产品应用本品主要应用于酸性介质气氛工业炉设备内衬的耐酸能好、强度高、体积稳定、耐冲刷的喷涂料。

品特性本品的高耐酸耐磨喷涂料中的主要成分均由硅含量较高的盼料组成,本身具有耐酸腐蚀的优异性能,因此有效地克服了传统内衬材料在长期酸性介质作用下剥落和酸蚀严重的缺陷。本品的高耐酸耐磨喷涂料结构致密,体积稳定,强度高耐冲刷,施工方法简单,机械化程度较高。由于采用了陶瓷废料做本品高强耐酸耐磨喷涂料的骨料,使本品的喷涂料不仅性能优良,而且成本低廉,适合大面积推广使用。
